Решения для защиты мостов от обледенения
Предпосылки обледенения кабелей мостов
Обледенение кабелей в условиях экстремальных температур и высокогорья увеличивает их вес, ухудшает аэродинамику, а падающий лед создает угрозу для транспорта и пешеходов.

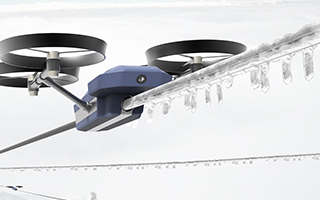

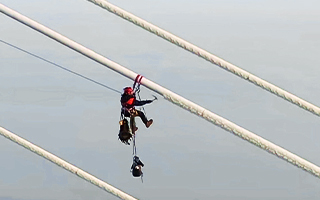

Традиционные методы борьбы с обледенением включают ручную очистку, механическое удаление, термический и лазерный способы. Ручной метод наиболее распространен, но малоэффективен, дорог и опасен, особенно в сложных географических условиях.
Технология антиобледенения кабелей
Deqian New Materials использует нагревательные пленки из углеродных нанотрубок + биомиметическое ледоотталкивающее фторсиликоновое покрытие для эффективной защиты кабелей зимой.
Встроенные нагревательные пленки толщиной 0.5 мм работают как "электрогрелка" с КПД 99.5%. Решают проблему отслоения покрытия при вибрациях под нагрузкой.
Наружное покрытие обладает супергидрофобными свойствами, замедляет образование льда, ускоряет таяние, самоочищается и устойчиво к старению.

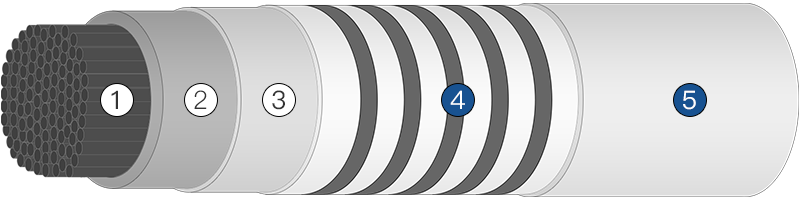

① Стальные тросы ② Герметичный слой ③ PE-оболочка④ Нанотрубочная нагревательная пленка ⑤ Биомиметическое покрытие
Характеристики технологии
Супергидрофобность
Капли воды не задерживаются на поверхности, предотвращая обледенение.
Замедленное обледенение
Температура образования льда на 18.9°C ниже аналогов.
Быстрое таяние
Комбинация нагревательных элементов и покрытия ускоряет удаление льда.
Низкая адгезия льда
Фторсиликоновые компоненты снижают силы Ван-дер-Ваальса. Лед легко удаляется ветром на ранних стадиях.
Износостойкость
Устойчивость к абразивному воздействию песка и УФ-излучению.
Долговечность
Сохраняет гидрофобные свойства 4-5 лет при любых погодных условиях.
Механические свойства
- Прочность на растяжение: >10МПа
- Относительное удлинение: >150%
- Сопротивление раздиру: >40кН/м
- Износостойкость: <40мг (750г/500об)
Испытания покрытия
| Параметр | Значение | Примечание |
|---|---|---|
| Краевой угол смачивания | 90°-152° | |
| Поверхностная энергия | 17.8мН/м | |
| Время обледенения | 611 сек | -20°C |
| Температура нуклеации | -18.9°C | |
| Адгезия льда | 32.80кПа | -20°C |
| 2.0кПа | 10°C | |
| Время таяния | 730 сек | -20°C |
| Шероховатость до/после износа | 0.381мкм → 0.522мкм | 1500 циклов |
| Адгезия льда до/после износа | 32.80кПа → 27.55кПа | 1500 циклов |
| Краевой угол после УФ-старения | 102.1° → 89.33° | 288 часов |
| Адгезия льда после УФ-старения | 32.80кПа → 37.39кПа | 288 часов |
| Прочность на растяжение | ≥10МПа | |
| Относительное удлинение | ≥150% | |
| Сопротивление раздиру | ≥40кН/м | |
| Износостойкость | ≤40мг (750г/500об) |
Производитель материалов
Deqian New Materials - национальный бренд, специализирующийся на инновационных антикоррозионных покрытиях. Предлагаем комплексные решения для антиобледенения мостовых конструкций.
Консультации и заказы: 400-680-8502
